C’est une exploration un peu particulière que je vous propose aujourd’hui, car il assez rare de pouvoir accéder à un tel site. D’une manière générale, il ne faut pas s’aventurer sur un site militaire. Je vous emmène donc dans la campagne belge pour découvrir cette antenne satellite abandonnée et ce qui se cache sous ce mystérieux dôme.
Une antenne en plein milieu de la campagne
Abandonnée depuis 2011, cette antenne satellite appartient à la station de communication de l’OTAN Satcom, située a Grooik en Belgique. Utilisée pendant 40 ans, cette station de communication abrite une antenne satellite de communication SGT (Satellite Ground Terminal). Abandonnée le temps de mettre en place le chantier qui détruira cette antenne trop ancienne et pour laisser place à 4 nouvelles antennes et un site plus important.
Aujourd’hui le site a été entièrement rasé et cette antenne n’existe plus. Le nouveau site comportera 4 antennes au lieu d’une seule. Des nouveaux locaux sont également prévus.
L’abandon du site permet de découvrir à quoi ressemble une telle antenne.
Comment marche une antenne ?

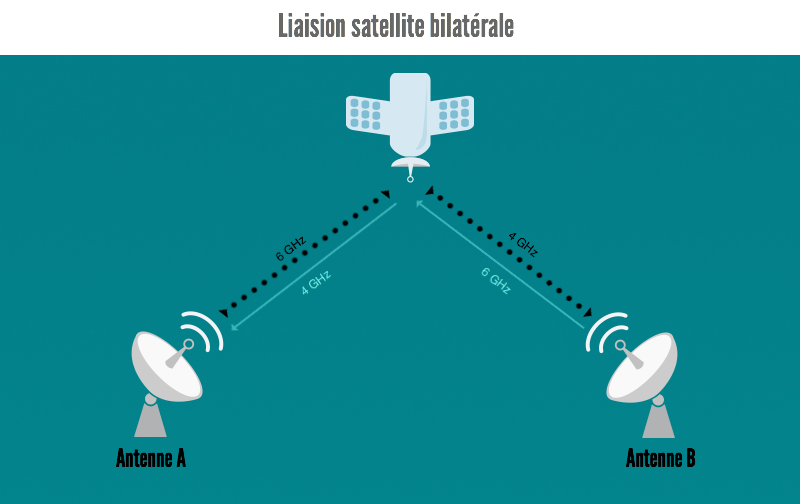

Visiter ce genre de lieu laisse pas mal de question en suspend : pourquoi l’antenne est elle recouverte d’un dôme? Comment fonctionne ce type d’équipement? Que peut on transmettre via une antenne satellite? Voici un petit schéma simple pour comprendre comment marche une antenne satellite :
La station avec l’ Antenne A transmet une porteuse (en 6 GHz) vers le Satellite qui de son côté va recevoir l’information, l’amplifier, changer sa fréquence (4Ghz) puis envoyer cette information a l’Antenne B. La liaison étant bilatérale, l’Antenne B émet une porteuse (6 GHz) vers le Satellite qui retransmettra à l’Antenne A.
Pour transmettre les informations, les Antennes A et B possèdent une porteuse d’émission et une porteuse de réception.
Communiquer avec un satellite qui tourne autour de la Terre
La plupart des satellites sont sur orbite dites géostationnaire. Le satellite tourne aussi vite que la Terre pour donner cette impression d’immobilité. Malheureusement l’orbite n’est pas toujours parfaite, l’antenne est donc obligée de bouger afin de garder la liaison avec le satellite. L’antenne possède donc un équipement dit de poursuite. Le satellite envoie une fréquence balise et l’équipement de poursuite actionne les moteurs pour remettre l’antenne au meilleur niveau pour capter le satellite.
Les données qui peuvent être transmises par satellite sont multiples : des programmes TV, de la téléphonie, des données diverses, du trafic internet…

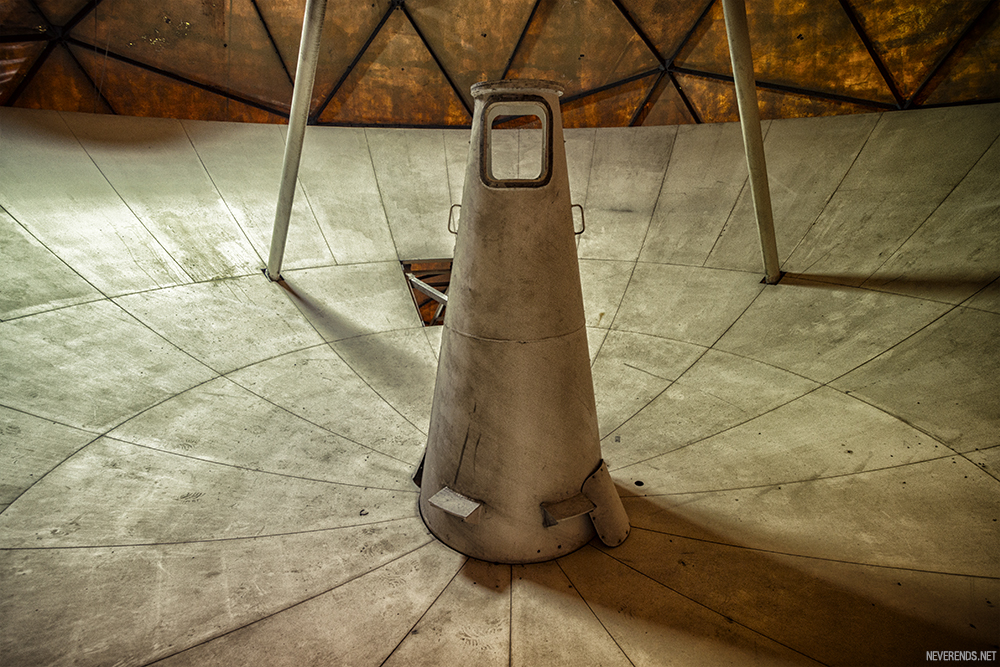

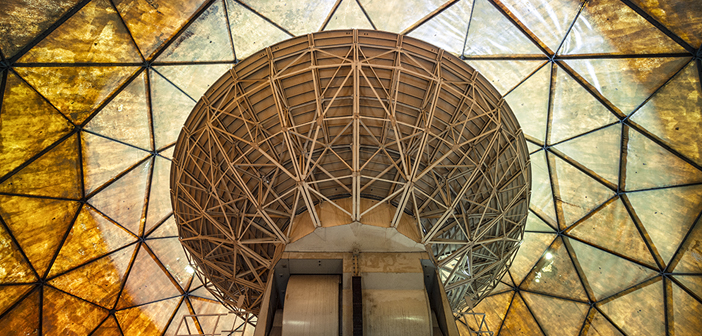

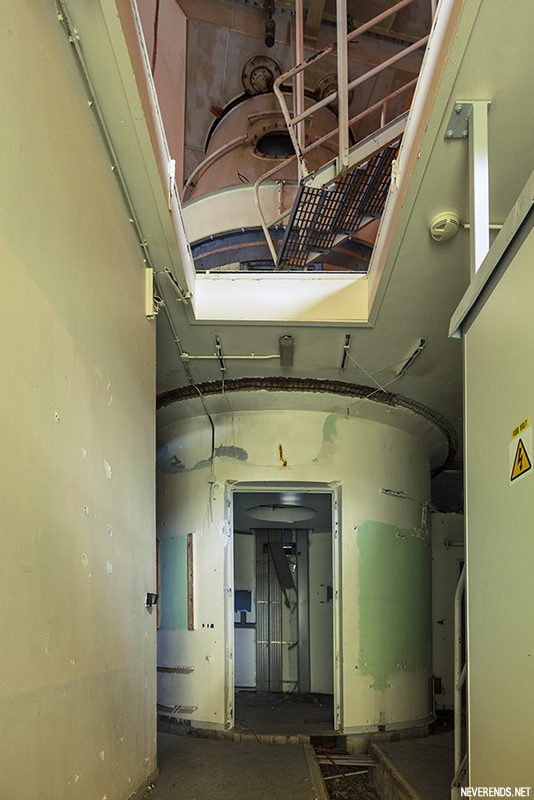

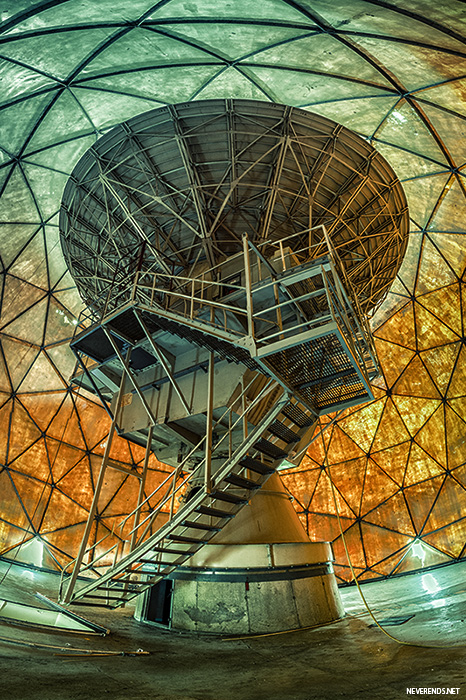

L’antenne est de type Cassegrain ou Grégorien : le cornet d’alimentation se trouve au centre du réflecteur principal et envoie les ondes vers le réflecteur secondaire qui les retournent vers le réflecteur principal.

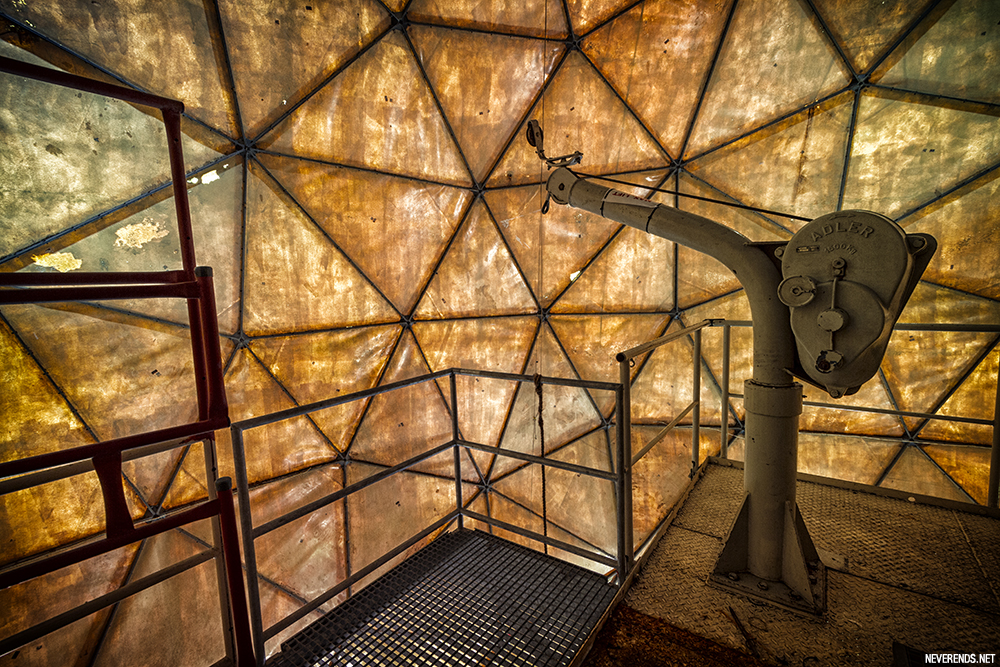

Quelle est l’utilité du dôme autour de l’antenne?

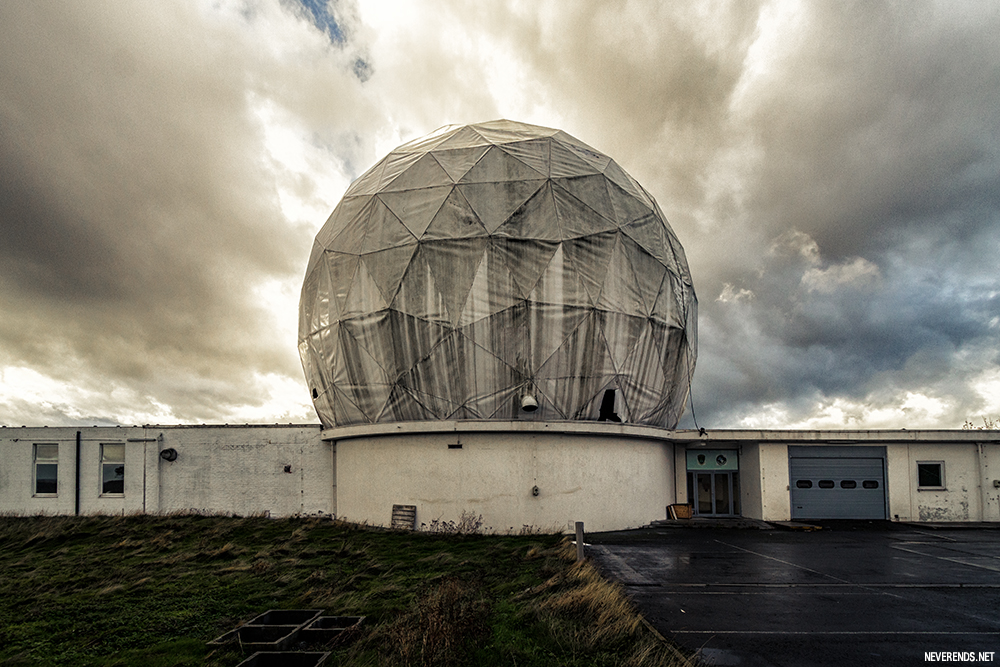

Appelé radôme (contraction entre radar et dôme), il sert à protéger des intempéries ou à cacher l’antenne afin de ne pas divulguer l’orientation de l’antenne. Ce qui est surement le cas pour cette antenne étant donné son usage militaire.
Sources :
- Site de télécommunication de Grooik
- Projet de construction sur le site de Grooik
- Wikipédia : radôme
- Wikipédia : antenne parabolique
